[ Iris data를 이용한 SVM kernel 실습 ]

---

1. 필요한 Library Import

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

from sklearn.model_selection import train_test_split
from sklearn.svm import SVC

np.random.seed(2021)



2. Load data

from sklearn.datasets import load_iris

iris = load_iris()
data = iris.data
target = iris.target



두 개의 그룹을 분류하는 SVM 모델 사용을 위해 데이터를 조금 줄여서 진행하도록 하자.



data = data[target != 0, :2]
target = target[target != 0]



3. Scatter Plot 을 이용한 시각화

scatter plot





4. Data Split ( Train / Test )

train_data , test_data , train_target , test_target = train_test_split(
                    data , target , train_size=0.9, random_state=2021)



---

Kernel



1. Linear Kernel

linear_svc = SVC(kernel='linear')

linear_svc.fit(train_data, train_target)



<시각화 함수 정의 >

def plot_support_vector_machine(svm):
    #전체 데이터
    plt.scatter(data[:,0], data[:,1], c=target, zorder=10,
               cmap = plt.cm.Paired,edgecolors='k',s=20)

    # test data
    plt.scatter(test_data[:,0],test_data[:,1], s=80, facecolors='none',
               zorder=10, edgecolors='k')

    plt.axis('tight')
    x_min = data[:,0].min()
    x_max = data[:,0].max()
    y_min = data[:,1].min()
    y_max = data[:,1].max()

    # 영역 칠하기
    XX, YY = np.mgrid[x_min:x_max:200j, y_min:y_max:200j]
    Z = svm.decision_function(np.c_[XX.ravel(), YY.ravel()])

    Z = Z.reshape(XX.shape)
    plt.pcolormesh(XX,YY,Z >0 , cmap=plt.cm.Paired, shading='auto')
    plt.contour(XX,YY,Z , colors =['k','k','k'],
               linestyles =['--','-','--'], levels=[-.5,0,.5])





1-1 . Linear Kernel 시각화

--> 위의 plot처럼 직선으로 그었을 때는 해당 클래스 영역에 다른 데이터가 있는 경우 구분할 수가 없다.





2. Poly Kernel

--> Poly kernel 은 직선을 곡선으로 mapping 시켜주는 커널이다.





* Poly kernel 에 영향을 미치는 argument

• gamma : 결정 경계를 스케일링 해주는 값
• degree : 몇 차원의 곡선으로 mapping 해줄 지 정해주는 값





2-1 . gamma

# gamma (x)
poly_svc = SVC(kernel='poly')
poly_svc.fit(train_data , train_target)

# 시각화
plt.figure(figsize=(7,7))
plot_support_vector_machine(poly_svc)

poly kernel 을 사용하니 직선이 곡선으로 변하긴 했지만 여전히 분류를 잘하고 있는 것 같지 않다.



이처럼 gamma 값을 설정해주지 않거나 , 0.1 과 같이 매우 작은 값을 주면 직선과 크게 다르지 않게 결과가 나온다.







<gamma 값을 크게 준 경우 (gamma = 10)>

poly_svc = SVC(kernel='poly',gamma=10)
poly_svc.fit(train_data , train_target)

plt.figure(figsize=(7,7))
plot_support_vector_machine(poly_svc)





2-1 . degree



<degree = 2인 경우>

poly_svc = SVC(kernel='poly',gamma=10, degree=2)
poly_svc.fit(train_data , train_target)

plt.figure(figsize=(7,7))
plot_support_vector_machine(poly_svc)

2차원 곡선으로 분류







<degree = 4인 경우>

poly_svc = SVC(kernel='poly',gamma=10, degree=4)
poly_svc.fit(train_data , train_target)

plt.figure(figsize=(7,7))
plot_support_vector_machine(poly_svc)

4차원 곡선으로 분류









3. RBF Kernel

--> RBF Kernel 은 데이터를 고차원의 공간으로 mappping 시켜준다. RBF역시 gamma값으로 scaling을 한다.



 <argument 를 주지 않은 기본 rbf kernel>

rbf_svc = SVC(kernel='rbf')
rbf_svc.fit(train_data, train_target)

plt.figure(figsize=(7,7))
plot_support_vector_machine(rbf_svc)





<gamma = 5 인 경우>

rbf_svc = SVC(kernel='rbf', gamma=5)
rbf_svc.fit(train_data, train_target)

plt.figure(figsize=(7,7))
plot_support_vector_machine(rbf_svc)

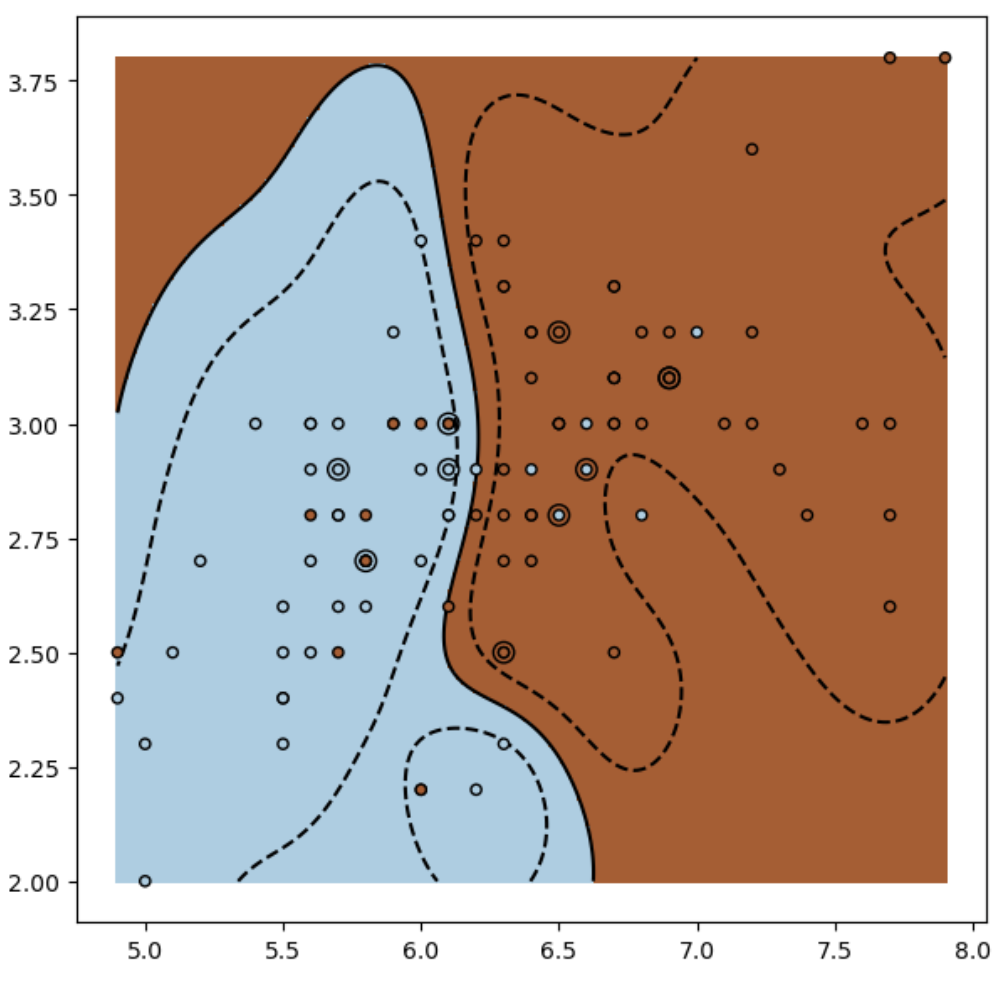

<gamma = 10 인 경우>

rbf_svc = SVC(kernel='rbf',gamma=10)
rbf_svc.fit(train_data, train_target)

plt.figure(figsize=(7,7))
plot_support_vector_machine(rbf_svc)

---



Penalty

--> penaly 는 c argument 를 이용하여 줄 수 있다.





1. poly kernel 에 대한 No Penalty / Hard Penalty

poly_svc = SVC(kernel='poly', gamma=10)
poly_svc.fit(train_data, train_target)

hard_penalty_poly_svc = SVC(kernel='poly', gamma=10, C=100)
hard_penalty_poly_svc.fit(train_data, train_target)

# 시각화
plt.figure(figsize=(14,7))
plt.subplot(1,2,1)
plot_support_vector_machine(poly_svc)
plt.title("No penalty")

plt.subplot(1,2,2)
plot_support_vector_machine(hard_penalty_poly_svc)
plt.title("Hard penalty")



왼 : No penalty / 오 : Hard penalty

Poly kernel 에서는 No 와 Hard penalty가 큰 차이가 없어 보인다. 왜일까 ?



그 이유는 Poly 에서는 이미 최대로 적합을 시켰기 때문에 더이상의 패널티를 반영해서 모델을 생성할 수 없기 때문에

Support Vector 가 머냐 가깝냐의 차이밖에 없는 것이다.







2. RBF kernel 에 대한 No Penalty / Hard Penalty

rbf_svc = SVC(kernel='rbf', gamma=10)
rbf_svc.fit(train_data, train_target)

hard_penalty_rbf_svc = SVC(kernel='rbf', gamma=10, C=100)
hard_penalty_rbf_svc.fit(train_data, train_target)

plt.figure(figsize=(14,7))
plt.subplot(1,2,1)
plot_support_vector_machine(rbf_svc)
plt.title("No penalty")

plt.subplot(1,2,2)
plot_support_vector_machine(hard_penalty_rbf_svc)
plt.title("Hard penalty")



확실히 RBF 에서는 패널티를 줬을 때 분류를 훨씬 더 정교하게 수행했음을 알 수 있다.
